Product Details
उत्पत्ति के प्लेस: सीएन
ब्रांड नाम: QHMAG
प्रमाणन: CE
मॉडल संख्या: क्यूईएमपी-क्यूएमसीएस
Payment & Shipping Terms
न्यूनतम आदेश मात्रा: MOQ 1 सेट
मूल्य: USD $1,000~$10,000

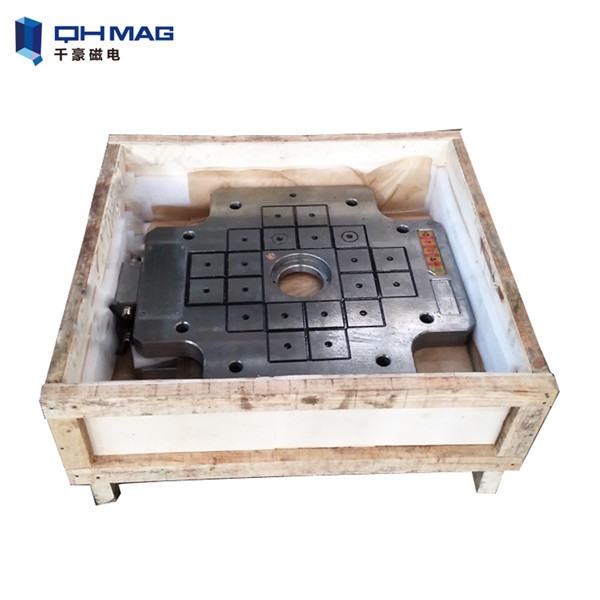

पैकेजिंग विवरण: ब्रैकेट और लकड़ी का मामला
प्रसव के समय: 15-45 दिन, डिजाइन पर निर्भर करता है
भुगतान शर्तें: एल / सी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: प्रति माह 15 सेट
आवेदन: |
प्लास्टिक मोल्डिंग और प्रसंस्करण |
चुंबक का प्रकार: |
इलेक्ट्रो स्थायी चुंबक |
सामग्री: |
स्टील, चुंबक, स्टील, नियोडिमियम, अलनिको, मैग्नेट |
प्रयोग: |
मोल्ड होल्डिंग |
गुणवत्ता की गारंटी: |
1 साल |
प्रमाणन: |
CE, ISO9001 |
वोल्टेज: |
220V-380V |
सुरक्षा का पहलू: |
3 बार |
आवेदन: |
प्लास्टिक मोल्डिंग और प्रसंस्करण |
चुंबक का प्रकार: |
इलेक्ट्रो स्थायी चुंबक |
सामग्री: |
स्टील, चुंबक, स्टील, नियोडिमियम, अलनिको, मैग्नेट |
प्रयोग: |
मोल्ड होल्डिंग |
गुणवत्ता की गारंटी: |
1 साल |
प्रमाणन: |
CE, ISO9001 |
वोल्टेज: |
220V-380V |
सुरक्षा का पहलू: |
3 बार |
लंबवत प्लास्टिक इंजेक्शन मशीन के लिए चुंबकीय क्लैंपिंग सिस्टम त्वरित मोल्ड क्लैंप
इएक्समोल्ड जीवन को बढ़ावा देना, उत्पाद की गुणवत्ता में सुधार करना, उद्यमों की प्रतिस्पर्धा को बढ़ाना
चुंबकीय टेम्पलेट्स क्लैंप मोल्ड, चुंबकीय बल समान रूप से इसकी कनेक्टेड सतह में वितरित किया जाता है, क्लैंपिंग सटीकता सुनिश्चित करने के लिए मोल्ड बैकप्लेन वर्दी बल, इसलिए इसे पारंपरिक बिंदु दबाव क्लैंपिंग के कारण मोल्ड विरूपण को हल किया जाता है, उत्पाद स्थिरता और मोल्ड जीवन में सुधार होता है।
आवेदन
इंजेक्शन मोल्डिंग मशीन पर मोल्ड को ठीक करने के लिए स्थायी चुंबक त्वरित परिवर्तन मोल्ड सिस्टम (चुंबकीय टेम्पलेट) का उपयोग किया जाता है।
| तुलना | मधुकोश चुंबकीय प्लेट | मानक चुंबकीय प्लेट |

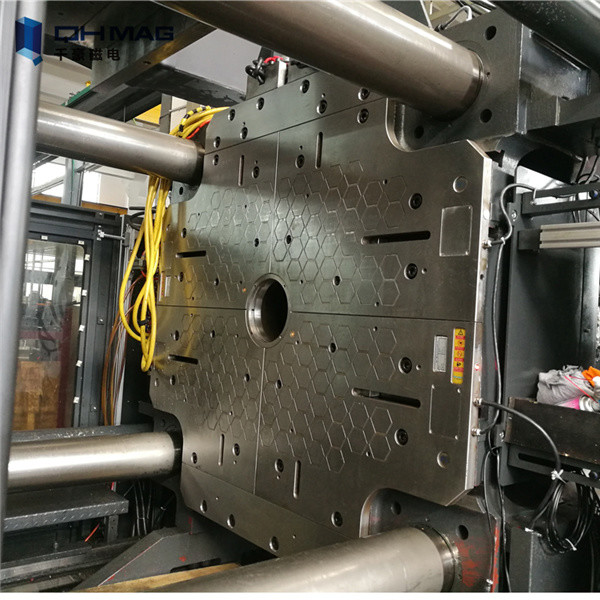

| कठोरता और स्थिरता | डबल साइड चुंबकीय चूषण संरचना के साथ मधुकोश प्रकार, पीठ का चुंबक मजबूत होता है, इसलिए मोल्ड, चुंबकीय प्लेट और इंजेक्शन मोल्डिंग मशीन के बैकप्लेन को एक साथ जोड़ दिया जाता है, जो प्लेट की कठोरता में सुधार करता है, और पारस्परिक कंपन और ऑफसेट से बचता है। | केवल प्लेट के चारों ओर बन्धन शिकंजा को ठीक करें, प्लेट के बीच में शिकंजा को ठीक नहीं किया जा सकता है, इसलिए यह पूरी तरह से गारंटी नहीं दे सकता है कि खुले मोल्ड के दौरान टेम्पलेट विरूपण से बचें। |
| क्षमता और बहुमुखी प्रतिभा | मोटाई 37 मिमी, उद्घाटन स्ट्रोक में वृद्धि, बेदखलदार रॉड की अधिकतम कमी और इंजेक्शन थूथन विस्तार की मात्रा, प्लास्टिक के तापमान का बेहतर नियंत्रण | मोटाई 45 मिमी, क्षमता छोटी है, इसलिए मोल्ड रेंज मधुकोश चुंबकीय प्लेट से कम है। |
| सेवा जीवन | एक अखंड निर्माण में बनाया गया: सीएनसी मशीनीकृत और पूरी तरह से एक धातु में बनाया गया है, जिसमें कोई रेजिन, गास्केट, स्क्रू, पीतल या अन्य सामग्री नहीं है।यह अत्यंत विश्वसनीय है: पहनने, विरूपण या थर्मल विस्तार के अधीन कोई घटक नहीं हैं। | उम्र बढ़ने के जोखिम के साथ, राल पॉटिंग द्वारा सतह को सील कर दिया जाता है। |
| गुणवत्ता और दक्षता | चुंबकीय बल के साथ दो तरफा, आपसी कंपन और ऑफसेट से बचने के लिए मोल्ड स्थिरता बनाए रखने के लिए स्ट्रिपिंग प्रक्रिया में बैक सक्शन फ़ंक्शन। | एकतरफा चुंबकत्व, एक ही इकाई क्षेत्र में चुंबकीय बल 10% -15% कम हो गया |
| शिकंजे का बल | मधुकोश संरचना को चुंबकीय प्लेट के अंदर अनुकूलित किया जाता है, जो चुंबकीय प्लेट की कठोरता और ताकत को सुनिश्चित करता है, साथ ही चुंबकीय बल को एक उचित लेआउट में केंद्रित किया जा सकता है, इसलिए, मोल्ड के बारे में कोई फर्क नहीं पड़ता, टेम्पलेट है अधिक शक्तिशाली क्लैंपिंग बल के साथ | सामान्य संरचना क्लैम्पिंग बल छितरी हुई है और एक समान नहीं है |
| कार्मिक संचालन | एलसीडी रिमोट कंट्रोलर के साथ, बुद्धिमान पासवर्ड प्राधिकरण के उपयोग में, कुंजी प्रबंधन असुविधा की आवश्यकता को समाप्त करना, मोल्ड की वास्तविक समय मात्रात्मक प्रतिक्रिया स्थिति और सभी सेंसर, यह अधिक सहज है | यांत्रिक नियंत्रण बॉक्स, बटन नियंत्रण, मोल्ड स्थिति की वास्तविक समय की प्रतिक्रिया को निर्धारित नहीं कर सकता है |
क्विक मोल्ड चेंज सिस्टम कंपोनेंट्स
| मानक विन्यास | ||

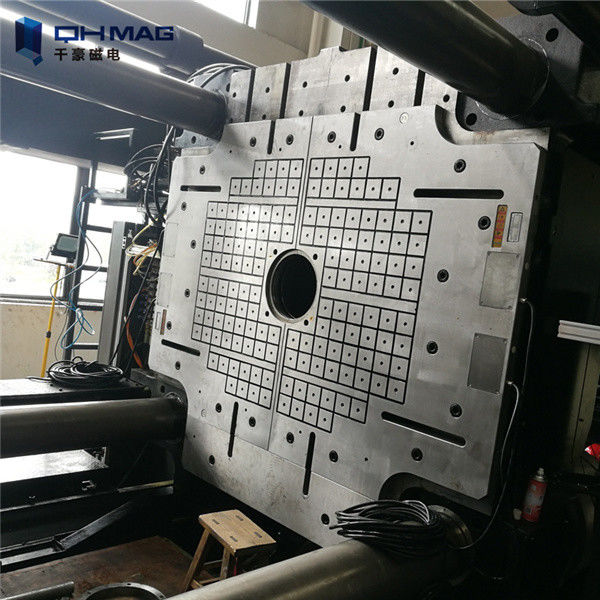

| चुंबकीय प्लेट | 1 सेट | मूवबला और फिक्स्ड साइड, अपर और लोअर साइड |

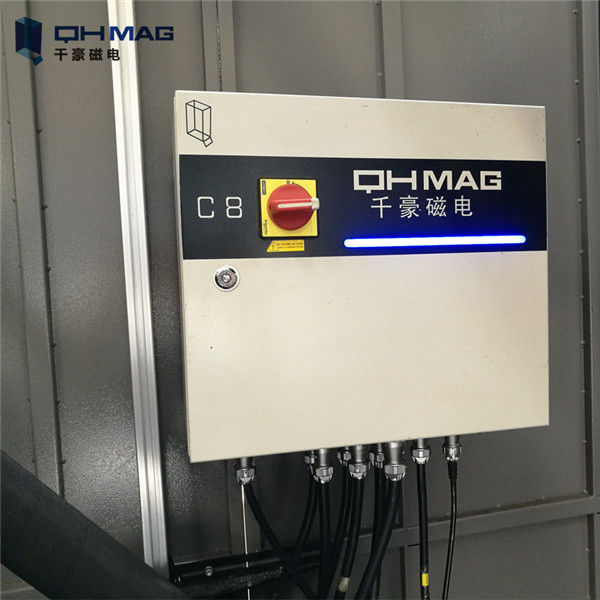

| मुख्य नियंत्रण कैबिनेट | 1 सेट | 4, 8, 12 चैनल। |

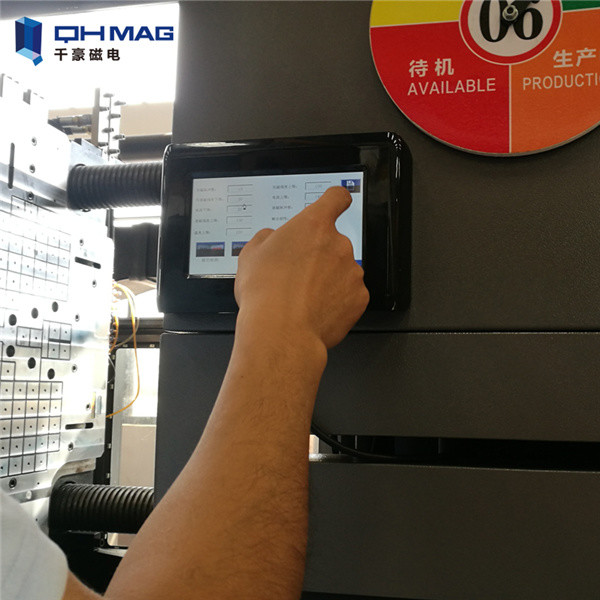

| रिमोट कंट्रोलर | 1 सेट | यांत्रिक प्रकार और बुद्धिमान एलसीडी स्पर्श प्रकार |
| कनेक्शन केबल्स | 1 सेट | नियंत्रण केबल, पावर केबल, सिग्नल केबल, आदि। |
| सामान | 1 सेट | बढ़ते शिकंजा, बढ़ते छल्ले, स्थिति के छल्ले |
| वैकल्पिक विन्यास | वैकल्पिक कार्य | |
| पतन रोकथाम श्रृंखला | तापमान का पता लगाना | मिसलिग्न्मेंट डिटेक्शन |
| डाई लिफ्टर | निकटता का पता लगाना | फोर्स स्ट्रेंथ डिटेक्शन |
| डाई आर्म | चुंबकीय संतृप्ति | चुंबकीय प्रवाह का पता लगाना |
चुंबकीय प्लेट तकनीकी पैरामीटर
| मद | मानक चुंबकीय प्लेट | सेलुलर चुंबकीय प्लेट | पूर्ण-इस्पात चुंबकीय प्लेट | ||||
| ध्रुव का आकार | 50 * 50 मिमी | 70*70mm | 80 * 80 मिमी | 70 मिमी षट्भुज | 50 * 50 मिमी | 70 मिमी षट्भुज | |
| चुंबकीय शक्ति इकाई क्षेत्र | 16kgf/सेमी² | 16kgf/सेमी² | 16kgf/सेमी² | 15 किग्रा / सेमी² | 15 किग्रा / सेमी² | 15 किग्रा / सेमी² | |
| प्रति ध्रुव चुंबकीय शक्ति | 350kgf | 735kgf | 980kgf | 640kgf | 735kgf | 640kfg | |
| चुंबकीय प्लेट मोटाई | 35, 45 मिमी | 50 मिमी | 52 मिमी | 37 मिमी | 37, 47 मिमी | 48 मिमी | |
| चुंबकीय प्रवाह प्रवेश गहराई | 15 मिमी | 18 मिमी | 20 मिमी | 18 मिमी | 18 मिमी | 18 मिमी | |
| बेदखलदार छेद | मानक | मानक | मानक | मानक | मानक | मानक | |
| नियंत्रण प्रणाली | मुख्य Contorl कैबिनेट | सी 4 | सी4/सी8 | सी 8 | सी4/सी8 | सी4/सी8 | सी4/सी8 |
| रिमोट कंट्रोलर | क्यूआरसी-ए क्यूआरसी-एसी |
क्यूआरसी-ए क्यूआरसी-एसी |
क्यूआरसी-ए क्यूआरसी-एसी |
क्यूआरसी-ए क्यूआरसी-एसी |
क्यूआरसी-ए क्यूआरसी-एसी |
क्यूआरसी-ए क्यूआरसी-एसी |
|
| मैक्स।वर्किंग टेम्परेचर | १२० ℃, १५० ℃ | ||||||
| मानक वोल्टेज | एसी 220V ~ 480V, 50/60HZ | ||||||
| मौजूदगी पता लगाने वाला सेंसर | 5000KN | 1 पीसी | 1 पीसी | - | 1 पीसी | 1 पीसी | 1 पीसी |
| >5000KN | - | 2पीसी | 2पीसी | 2पीसी | 2पीसी | 2पीसी | |
| संवेदन दूरी | 0.2 मिमी | ||||||
| तापमान संवेदक | मानक, पता लगाने का तापमान ६० से २०० डिग्री | ||||||
| अव्यवस्था सेंसर | मानक, जांच सटीकता 0.1 मिमी | ||||||
| चुंबकीय संतृप्ति सेंसर | मानक, पता लगाएँ कि क्या विद्युत प्रवाह संतृप्त है | ||||||
| चुंबकीय प्रवाह सेंसर | वैकल्पिक, चुंबकीय प्रवाह में परिवर्तन का पता लगाएं | ||||||
| बल माप | वैकल्पिक, चुंबकीय बल की ताकत का पता लगाएं | ||||||
| चुंबकीय प्लेट के दोनों ओर के लिए भूतल सील सामग्री | फ्रंट साइड की सतह सामग्री | राल | राल | राल | धातु | धातु | धातु |
| बैक साइड की सतह सामग्री | धातु | धातु | धातु | धातु | धातु | धातु | |
चुंबकीय क्लैंपिंग सिस्टम के लाभ
1. आसान स्थापना
इसे सांचों में किसी भी बदलाव की आवश्यकता नहीं है, उपस्थिति और संरचनाओं को बदलने की आवश्यकता नहीं है, पंच की आवश्यकता नहीं है, बस रियर पैनल थ्रेडेड होल या टी-स्लॉट में बोल्ट द्वारा चुंबकीय प्लेट को ठीक करें इंजेक्शन मोल्डिंग मशीन।
2. उच्च सुरक्षा
चुंबकीय त्वरित मोल्ड परिवर्तन इलेक्ट्रो-स्थायी चुंबक प्रणाली द्वारा नियंत्रित किया जाता है जो एक है विद्युत पल्स एक सेकंड (चुंबकीयकरण) में सिस्टम को सक्रिय करता है: मोल्ड प्राकृतिक द्वारा आयोजित किया जाता है स्थायी चुम्बकों का बल।की अनुपस्थिति में भी क्लैम्पिंग बल स्थिर रहता हैबिजली की आपूर्ति, यह अभी भी मजबूत और लगातार चुंबकीय बल रखता है जब बिजली बंद हो जाती है और नहीं होती है समय और तापमान कारकों से गायब या नुकसान।
3. उच्च दक्षता
चुंबकीय त्वरित मोल्ड क्लैंपिंग सिस्टम का उपयोग मोल्ड परिवर्तन दक्षता में काफी सुधार कर सकता है, पारंपरिक की तुलना में मोल्ड परिवर्तन समय (90% तक) को काफी कम कर देता है प्रक्रिया।QMCS एक समान मोल्ड क्लैम्पिंग की गारंटी देता है, जो पूरे संपर्क का उपयोग करके आयोजित किया जाता हैसतह।एकरूपता के साथ मोल्ड को जकड़ना पहले के साथ भी अच्छी गुणवत्ता वाले भागों को प्राप्त करने की अनुमति देता हैसांचे।मोल्ड के दो हिस्सों को पूरी तरह से संरेखित किया गया है: घर्षण को कम किया जाता है, मोल्डों के पहनने को संरक्षित किया जाता हैऔर मशीन।आम तौर पर मोल्ड परिवर्तन और मोल्ड क्लैंपिंग को केवल 3 मिनट, बड़े मोल्ड की आवश्यकता होती हैपरिवर्तन केवल 10 मिनट की जरूरत है।
4. अंतरिक्ष बचाओ
चुंबकीय प्लेट की मोटाई लगभग 37-50 मिमी है, स्थान छोटा है।चुंबकीय त्वरित मोल्डक्लैम्पिंग सिस्टम प्लैटेंस और अन्य वायवीय और हाइड्रोलिक घटकों का उपयोग नहीं करता है, बचाओ अधिक स्थान और इंजेक्शन मोल्डिंग मशीन में मोल्ड के सभी बाह्य उपकरणों के लिए आसान है रखरखाव और संचालन।
5. आसान संचालन
चुंबकीय त्वरित मोल्ड क्लैंपिंग सिस्टम ताकत के साथ किसी भी आकार और आकार के मोल्डों को क्लैंप करता है।अकेलाऑपरेटर मशीन के अंदर काम किए बिना आसानी से और सुरक्षित रूप से ऑपरेशन करता है।
6) किफायती और व्यावहारिक
चुंबकीय त्वरित परिवर्तन मोल्ड सिस्टम का उपयोग करें रखरखाव की लागत को समाप्त करना और ब्रैकेट, उपभोग्य सामग्रियों, फास्टनरों का प्रबंधन। बिजली का उपयोग केवल ठीक करने और जारी करने के लिए किया जाता है क्लैम्पिंग, एक बार मोल्ड को सुरक्षित रूप से सही स्थिति में रखने के बाद, अब उपयोग करने की आवश्यकता नहीं होगी बिजली।चुंबकीय चक आवेदन तापमान अधिकतम 150 डिग्री सेल्सियस, मशीन वजन तक हो सकता है60 टन से 5000 टन तक।
पूर्व बिक्री जानकारी पत्रक
| ग्राहक जानकारी | ||||||
| कंपनी नाम | कंपनी पता | |||||
| संपर्क करें व्यक्ति | ईमेल | |||||
| TELEPHONE | फैक्स | |||||
| इंजेक्शन ढलाई मशीन जानकारी | ||||||
| आईएमएम ब्रांड मॉडल | ||||||
| प्रारंभिक बल | के.एन. |
|
||||
| क्लैंपिंग बल | के.एन. | |||||
| नोक बल | के.एन. | |||||
| बेदखलदार बल | के.एन. | |||||
| ढालना क्षमता | मिमी | |||||
| मैक्स तापमान का ढालना | ℃ | |||||
| लगा देना वापस- प्लेट चि त्र का री | ||||||
| ढालना जानकारी | ||||||
| ढालना पैरामीटर | लंबाई(मिमी) | चौड़ाई (मिमी) | कद (मिमी) | |||
| ज्यादा से ज्यादा आकार का NS ढालना | मिमी | मिमी | मिमी | |||
| न्यूनतम आकार का NS ढालना | मिमी | मिमी | मिमी | |||
| NS मैक्स वजन का ढालना | किलोग्राम | NS मिनट वजन का ढालना | किलोग्राम | |||
| व्यास का ढालना केंद्रित चक्राकार पदार्थ | मिमी | ढालना पीछे की प्लेट सामग्री | ||||
| ढालना साथ इन्सुलेशन मंडल | हाँ नहीं |
ढालना साथ स्वचालित धागा ध्वस्त करना संरचना | हाँ ना | |||
सामान्य प्रश्न
1. मैं ऑर्डर कैसे दे सकता हूं?
कृपया अपनी आवश्यकताओं का विवरण यथासंभव स्पष्ट रूप से प्रदान करें।इसलिए हम आपको पहली बार में ऑफ़र भेज सकते हैं।
डिजाइनिंग या आगे की चर्चा के लिए, किसी भी देरी के मामले में, स्काइप / ईमेल / फोन से हमसे संपर्क करना बेहतर है।
2. इलेक्ट्रोमैग्नेट और इलेक्ट्रो-परमानेंट मैग्नेट में क्या अंतर है?
दोनों औद्योगिक चुम्बक विद्युत रूप से चालू/बंद होते हैं।मुख्य अंतर 2 बिंदुओं में है।
सबसे पहले, विद्युत चुंबक लगातार विद्युत शक्ति पर काम करता है;यदि अचानक बिजली की आपूर्ति काट दी जाती है, तो यह चुंबकीय बल को खो देता है।इलेक्ट्रो-स्थायी चुंबक इलेक्ट्रोमैग्नेट से अलग है कि पूर्व काम के दौरान बिजली का उपयोग नहीं करता है।यदि बिजली काट दी जाती है, तो यह भार को थामे/उठाना/पकड़ना/दबाना रह सकता है।
दूसरा, निरंतर बिजली इनपुट के कारण, इलेक्ट्रोमैग्नेट में गर्मी उत्पन्न होती है जो मशीनिंग के दौरान इसकी वर्कहोल्डिंग प्रभावशीलता को प्रभावित कर सकती है।जबकि ईपीएम के लिए यह कोई समस्या नहीं है।
3. वारंटी के बारे में कैसे?
हमारे पास 1 साल की वारंटी और आजीवन रखरखाव है।
4. आपकी डिलीवरी की शर्तें क्या हैं?
हम EXW, FOB, CFR, CIF, DDU, DDP, आदि स्वीकार करते हैं। आप वह चुन सकते हैं जो आपके लिए सबसे सुविधाजनक या लागत प्रभावी हो।
